Когда пассажирский самолёт касается взлётно-посадочной полосы, его колёса за считанные мгновения переходят из почти неподвижного состояния в режим вращения с огромной скоростью. При этом на каждую шину приходится многотонная нагрузка, а рядом находятся тормоза, температура которых способна достигать очень высоких значений.

Со стороны кажется удивительным, что резиновая покрышка вообще способна выдерживать такой режим. Но авиационная шина — это совсем не увеличенная версия автомобильной. Она представляет собой сложную инженерную конструкцию, в которой каждый элемент рассчитан на экстремальные нагрузки.

Что происходит с шинами в момент посадки

Представим обычный пассажирский лайнер, заходящий на посадку со скоростью около 250 км/ч. Перед касанием основные колёса шасси ещё практически не вращаются. Самолёт движется вперёд, а шины находятся в неподвижном относительно ступицы состоянии.

Когда колёса впервые соприкасаются с бетоном, нижняя часть протектора на короткое время проскальзывает по поверхности. Сцепление с полосой заставляет колесо резко раскручиваться. За доли секунды оно достигает скорости вращения, соответствующей скорости самолёта.

У колеса диаметром примерно один метр это может быть порядка 1300 оборотов в минуту. Чем меньше диаметр, тем выше частота вращения.

Именно поэтому при посадке иногда появляется характерное облачко дыма. Оно возникает из-за кратковременного трения протектора о бетон и быстрого нагрева резины. Несколько сантиметров поверхности шины за этот момент успевают получить значительную тепловую и механическую нагрузку.

При этом колесо не принимает на себя весь удар самолёта.

Самую большую работу выполняет не шина

Главная ошибка — считать, что шина самостоятельно должна поглотить энергию приземления. На самом деле она работает в составе всей конструкции шасси.

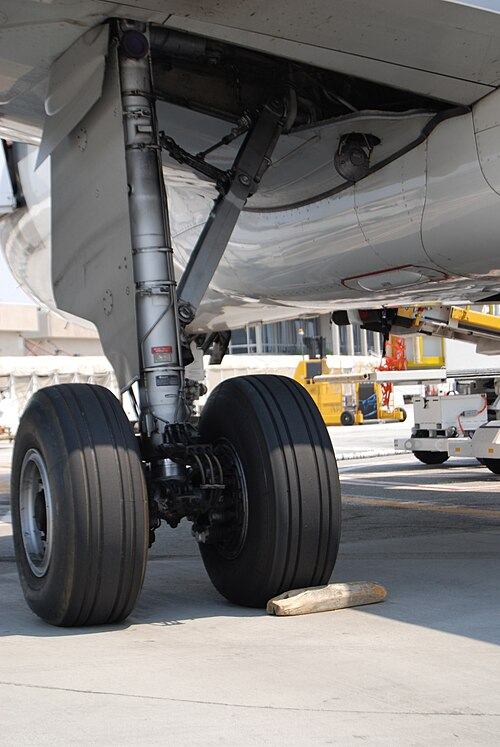

Основную часть вертикальной нагрузки воспринимает амортизатор стойки. В современных самолётах применяются масляно-газовые амортизаторы, которые преобразуют энергию движения в тепло и постепенно гасят колебания.

Кроме того, перед касанием крыло продолжает создавать подъёмную силу. Поэтому самолёт не обрушивается всей массой на колёса одномоментно.

Нагрузка также распределяется между несколькими колёсами основных стоек. У крупных пассажирских самолётов их может быть много, поэтому вес лайнера приходится не на одну огромную покрышку, а на целую группу колёс.

Шина при этом выполняет несколько задач одновременно: обеспечивает контакт с полосой, передаёт тормозные усилия, выдерживает вертикальную нагрузку и компенсирует часть вибраций.

Почему в авиационных шинах такое высокое давление

Один из главных секретов грузоподъёмности авиационного колеса — давление внутри покрышки.

Оно значительно выше, чем в большинстве автомобильных шин. У конкретных моделей самолётов и шин показатели различаются, но давление в авиационной покрышке может составлять десятки процентов от давления, привычного для автомобильной техники, и в некоторых конструкциях превышать 10 бар.

Высокое давление позволяет небольшой по сравнению с массой самолёта шине выдерживать огромную нагрузку.

Однако это вовсе не означает, что покрышка становится полностью жёсткой. При контакте с полосой она заметно деформируется. Нижняя часть образует контактное пятно, боковины прогибаются, а силовой каркас принимает на себя значительную часть возникающих напряжений.

Каждый оборот сопровождается деформацией материала. Поэтому шина нагревается не только от тормозов и трения о полосу, но и изнутри — из-за постоянного изгиба и распрямления элементов конструкции.

Именно поэтому давление необходимо поддерживать с очень высокой точностью.

Если оно слишком низкое, покрышка сильнее деформируется, перегревается и быстрее изнашивается. Слишком высокое давление также нежелательно: уменьшается площадь контакта с полосой и меняется характер нагрузки на протектор.

Авиационная шина внутри совсем не похожа на резиновый круг

Внешняя поверхность — лишь малая часть конструкции. Внутри находятся многочисленные слои армирующих материалов.

В зависимости от типа шины используется высокопрочный текстильный или металлический корд. Его задача — удерживать форму покрышки и воспринимать огромные растягивающие нагрузки.

Особое внимание уделяется бортовой части. Именно здесь шина соединяется с колесом и должна надёжно удерживаться на ободе даже при резком торможении и высокой скорости вращения.

Протектор отвечает прежде всего за сцепление с покрытием и постепенно изнашивается. Когда его ресурс заканчивается, шину не обязательно сразу отправляют на утилизацию. Некоторые авиационные покрышки допускают восстановление протектора, если внутренний силовой каркас сохранил необходимую прочность и прошёл проверку.

Таким образом, срок службы дорогой авиационной шины определяется не только толщиной внешнего слоя резины.

Почему самолёты заправляют шины азотом

Авиационные шины заполняют сухим азотом или другим разрешённым инертным газом.

Здесь часто возникает миф: будто азот практически не меняет давление при нагревании. Это неверно. При изменении температуры давление газа меняется независимо от того, находится внутри азот или обычный воздух.

Преимущество азота в другом.

В нём практически отсутствует влага, а содержание кислорода значительно ниже. Это уменьшает вероятность окислительных процессов внутри шины и снижает риски, связанные с высокой температурой.

Для авиации это особенно важно, поскольку колесо и шина могут работать рядом с сильно нагревающимися тормозами.

Кроме того, сухой газ не содержит значительного количества водяного пара, который при определённых условиях мог бы конденсироваться или замерзать.

После посадки начинается ещё один тяжёлый этап

Касание полосы — только начало нагрузки на колёса. Самолёту необходимо сбросить огромную кинетическую энергию.

В этом участвуют аэродинамическое сопротивление, спойлеры, реверс тяги и, конечно, колёсные тормоза.

Именно тормозная система превращает значительную часть энергии движения в тепло. На современных больших самолётах используются многодисковые тормоза, причём на многих лайнерах применяются углеродные тормозные диски.

Когда пилоты интенсивно тормозят, температура тормозного узла быстро растёт. Тепло передаётся от тормозов к ступице и колесу, а затем может воздействовать на шину.

Поэтому авиационное колесо должно выдерживать не только нагрузку от массы самолёта, но и соседство с чрезвычайно горячим тормозным механизмом.

Что будет, если колесо заблокируется

При сильном торможении существует опасность остановки вращения колеса при продолжающемся движении самолёта. Тогда протектор начинает интенсивно скользить по бетону.

Для автомобиля это уже неприятная ситуация, а для тяжёлого самолёта последствия могут быть гораздо серьёзнее.

Поэтому самолёты оснащаются антиблокировочной автоматикой. Система отслеживает скорость вращения колёс и при обнаружении признаков блокировки корректирует тормозное давление.

Это позволяет сохранить сцепление с полосой и уменьшить вероятность образования плоского участка на протекторе.

При этом интенсивный износ возможен и без блокировки. Поэтому после тяжёлого торможения шины и колёса обязательно осматриваются.

Зачем на колёсах нужны плавкие предохранители

Особую опасность представляет перегрев тормозов после интенсивной остановки. Температура может продолжать расти даже после того, как самолёт уже покинул полосу.

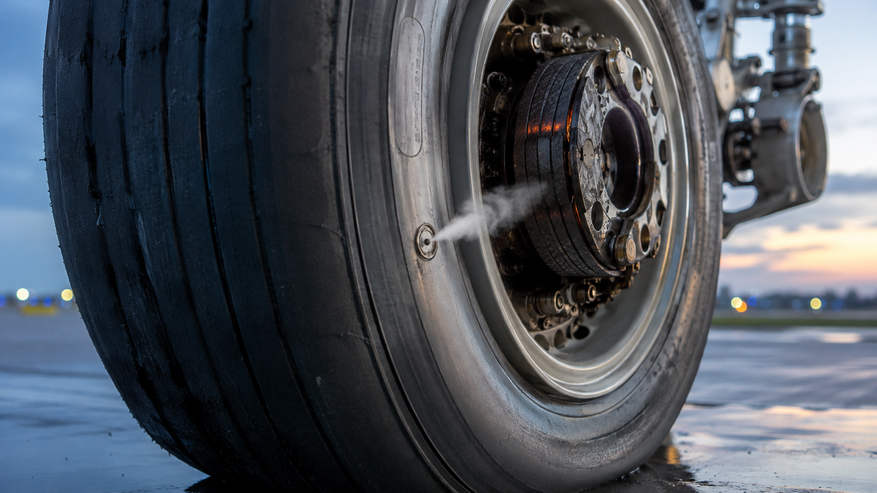

Для защиты колеса применяются специальные плавкие элементы, часто называемые плавкими пробками.

Если температура достигает установленного критического уровня, элемент расплавляется и создаёт путь для выхода газа из шины.

На первый взгляд кажется странным специально спускать покрышку. Но смысл именно в предотвращении более опасного сценария.

При чрезмерном нагреве давление внутри шины растёт, а материалы колеса и покрышки теряют часть своих прочностных свойств. Контролируемый сброс давления позволяет снизить риск разрушения перегретого узла.

То есть спущенная шина в такой ситуации может быть результатом работы системы защиты, а не аварии.

Почему давление нельзя проверять сразу после посадки

После интенсивного торможения температура колеса может быть очень высокой. Газ внутри шины нагревается, поэтому его давление временно увеличивается.

Если попытаться стравить его до «нормального» значения сразу после посадки, можно получить обратный эффект.

Когда колесо остынет, давление упадёт — и шина окажется недокачанной.

Поэтому техническое обслуживание проводят с учётом температуры и установленных производителем процедур. Специалисты проверяют давление, состояние протектора, боковин, каркаса и колеса.

Особое внимание уделяется следам сильного нагрева, порезам, трещинам и повреждениям после жёстких посадок или интенсивного торможения.

Сколько на самом деле выдерживает авиационная шина

Главный секрет заключается не в каком-то одном сверхпрочном материале.

Безопасность обеспечивается сразу несколькими факторами: высоким давлением, мощным армированным каркасом, точным расчётом размеров, конструкцией шасси, амортизацией, системой торможения и контролем температуры.

Шина рассчитана на конкретную нагрузку и скорость, а её характеристики подтверждаются испытаниями. Перед тем как получить допуск к эксплуатации, конструкция проходит проверки на вращение, нагрузку, нагрев и другие режимы.

Поэтому при посадке происходит не чудо, а результат точного инженерного расчёта.

Несмотря на внешнюю простоту, авиационная шина является одним из наиболее нагруженных элементов самолёта. Она должна за считанные секунды раскрутиться до огромной скорости, принять многотонную нагрузку, обеспечить сцепление с полосой, выдержать торможение и при этом остаться герметичной.

Именно сочетание прочного каркаса, правильного давления, качественных материалов и систем защиты позволяет небольшому колесу безопасно выдерживать то, что на первый взгляд кажется невозможным.
